Produkt-Informationen "BCP-113 370 028 A 3002 M"
- Kontaktierungslösung für prismatische und zylindrische Zellen wie 18600, 21700 und 46xx sowie Knopfzellen
- Strombelastbarkeit bis zu 6 A auf Aluminium-DUT bei einem Temperaturanstieg von weniger als 20 K; maximale Strombelastbarkeit von 20 A auf hochleitfähigen Materialien
| Anwendung empf.: | EOL-Test, Formation, Hi-POT-Test/High voltage |
|---|---|
| Einschraubdrehmoment: | 10 – 20 cNm |
| Einschraubdrehmoment max.: | 20 cNm |
| Einschraubdrehmoment min.: | 10 cNm |
| Federvorspannung: | 1,24 N |
| Passende Kontaktsteckhülse: | KS-113 M |
| RoHS-konform: | ja |
| Produktgruppe: | Battery Contacting, Standard BCP (geschraubt) |
| Unterproduktgruppe: | Standard BCP (geschraubt) |
| Baureihe: | BCP-113, BCP-113 M einschraubbar |
| Arbeitshub: | 4 mm |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 70 asymetrisch, abgeschrägt |
| Strombelastbarkeit / Nennstrom: | 20 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 3 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 15 mOhm |
| Kopfdurchmesser: | 0,28 mm |
| Maximaler Hub: | 5,3 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 28,3 mm |
| Kopfform Oberfläche: | A Gold |
| Raster: | 4 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 2,65 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kontaktierungslösung für prismatische und zylindrische Zellen wie 18600, 21700 und 46xx sowie Knopfzellen
- Strombelastbarkeit bis zu 6 A auf Aluminium-DUT bei einem Temperaturanstieg von weniger als 20 K; maximale Strombelastbarkeit von 20 A auf hochleitfähigen Materialien
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einschraubdrehmoment min.: 10 cNm
- Einschraubdrehmoment max.: 20 cNm
- Produktgruppe: Standard BCP (geschraubt), Battery Contacting
- Unterproduktgruppe: Standard BCP (geschraubt)
- Baureihe: BCP-113, BCP-113 M einschraubbar
- Anwendung empf.: EOL-Test, Hi-POT-Test/High voltage, Formation
- Raster: 4 mm
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Einschraubdrehmoment: 10 – 20 cNm
- Passende Kontaktsteckhülse: KS-113 M
- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja
Daten zur Kopfform

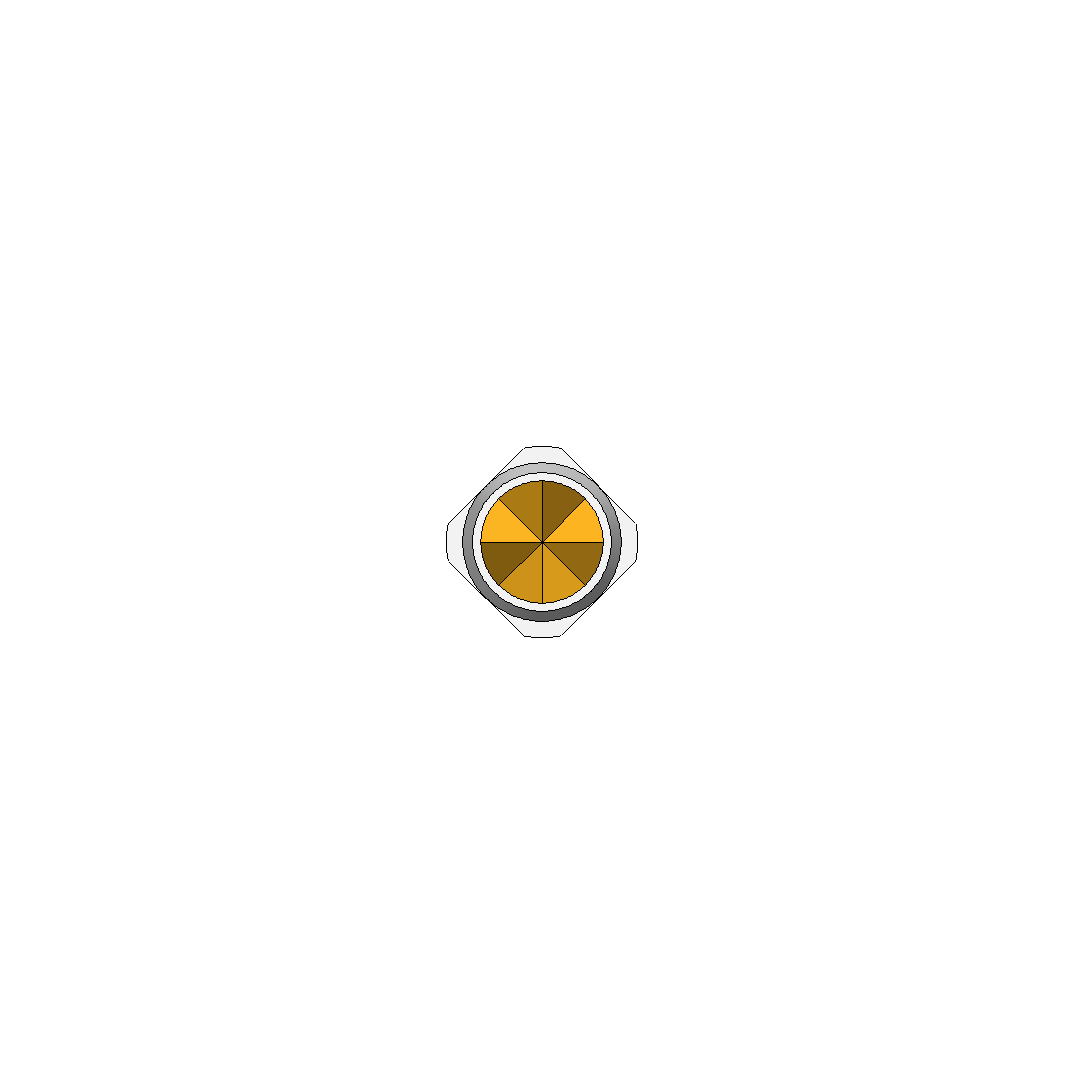

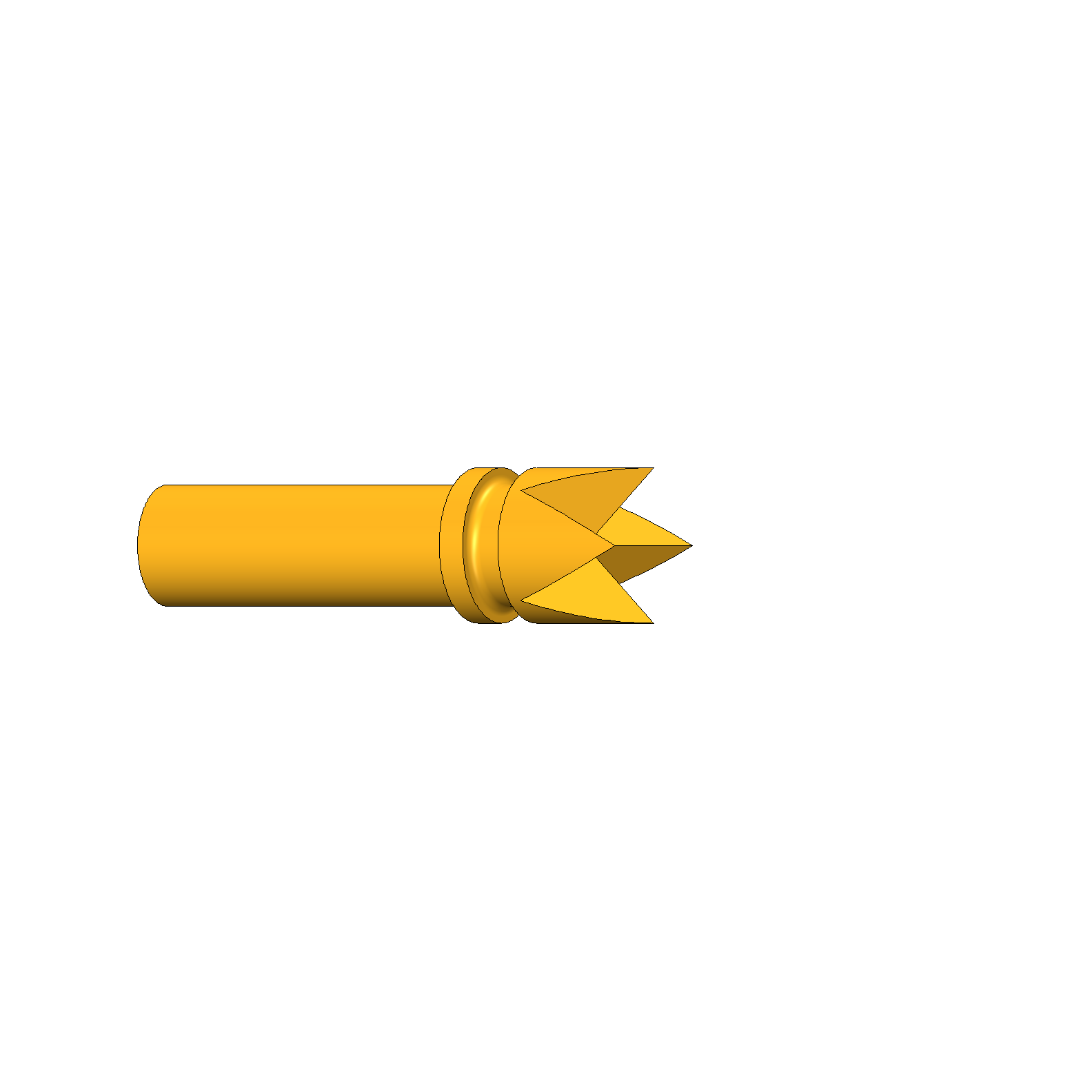

- Kopfform: 70 asymetrisch, abgeschrägt
- Kopfdurchmesser: 0,28 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
Mechanische Daten
- Gesamtlänge: 28,3 mm
- Stifthülsendurchmesser: 2,65 mm
- Maximaler Hub: 5,3 mm
- Federvorspannung: 1,24 N
- E-Maß / Kragenmaß: 02

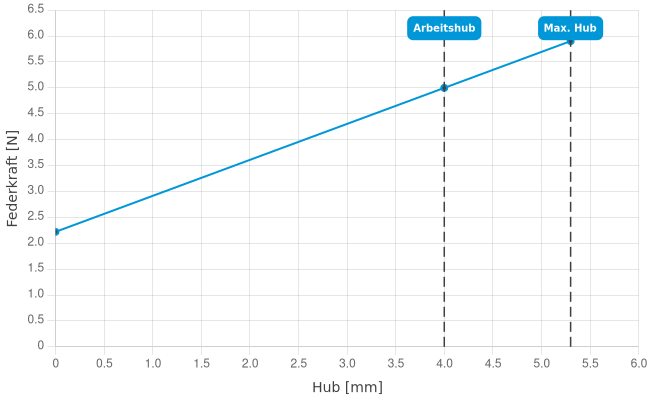

- Federkraft bei Arbeitshub: 3 N
- Arbeitshub: 4 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 20 A
- Durchgangswiderstand typisch max.: 15 mOhm
