High-Speed Upgrade
Neue HSD-Schnittstellenblöcke und -Steckverbinder

High-Speed-Datenübertragung für alle INGUN-Prüfadapter

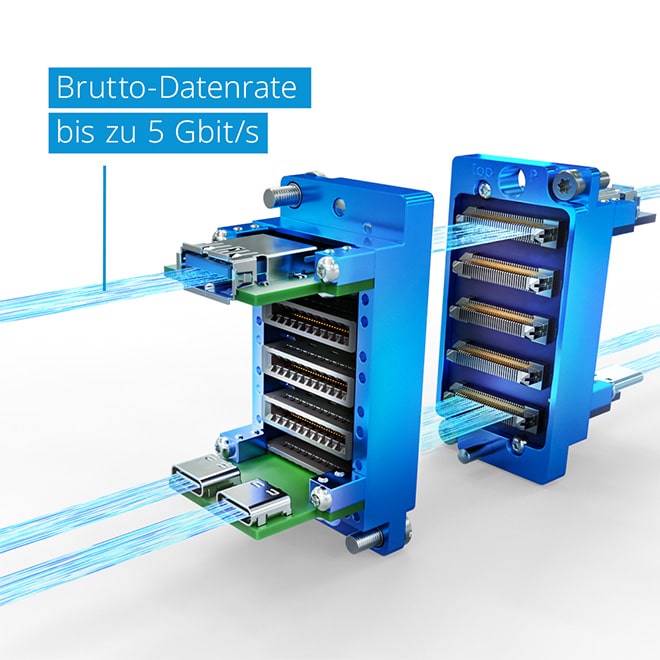

Optimale Signalqualität, höchste Flexibilität und einfache Integration – der neue HSD-Schnittstellenblock von INGUN ermöglicht die unabhängige Prüfung aller gängiger Steckverbinder auf Leiterplatten. Mit einer Brutto-Datenrate von bis zu 5 Gbit/s und einer durchgehend stabilen Signalqualität erfüllt er die Anforderungen moderner High-Speed-Digital-Tests.

Flexible Bestückung für individuelle Testanforderungen

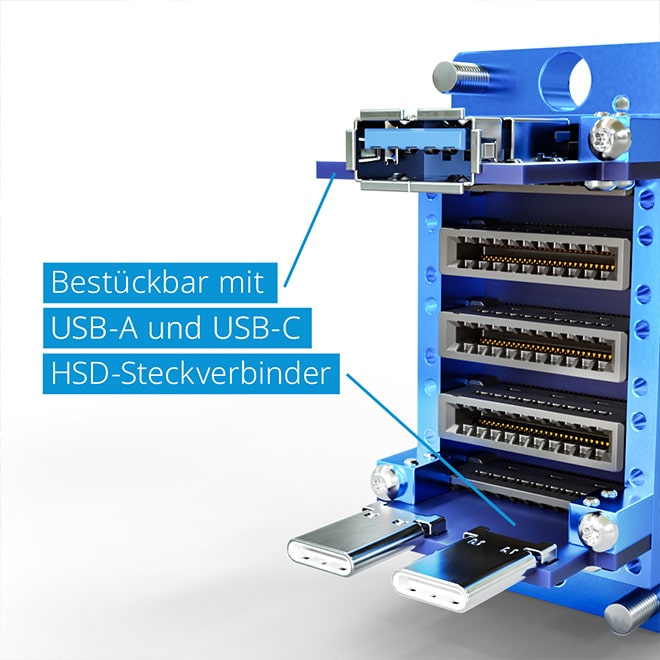

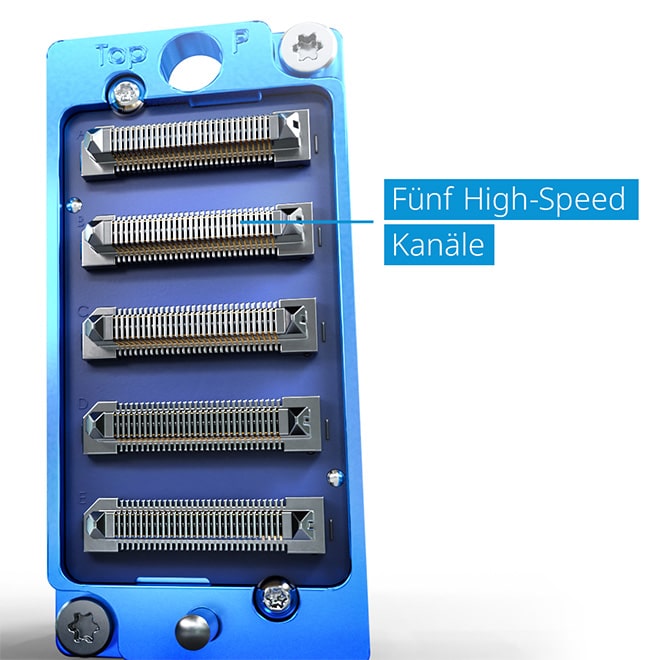

Der Schnittstellenblock bietet fünf individuell bestückbare High-Speed-Kanäle. Zur Bestückung bieten wir sechs HSD-Steckverbinder für unterschiedliche Signaltypen an:

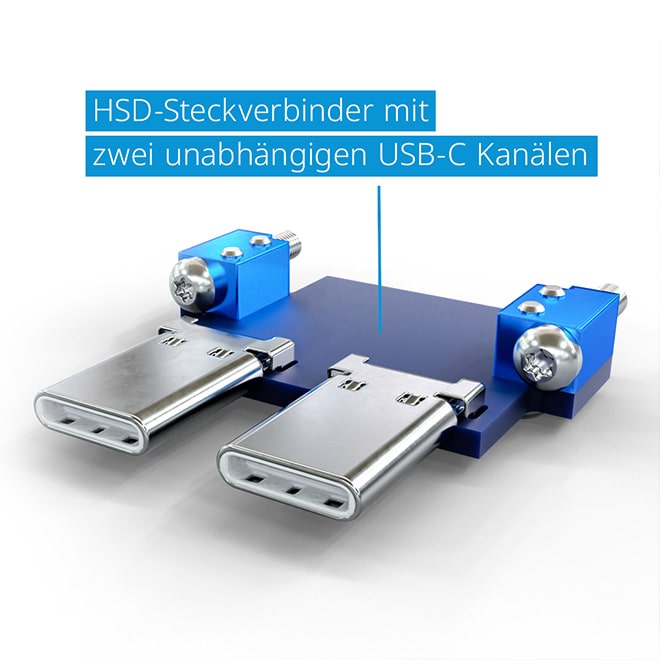

USB-C mit zwei unabhängigen USB-C-Kanälen
USB-C mit einem 90° abgewinkelten Kanal

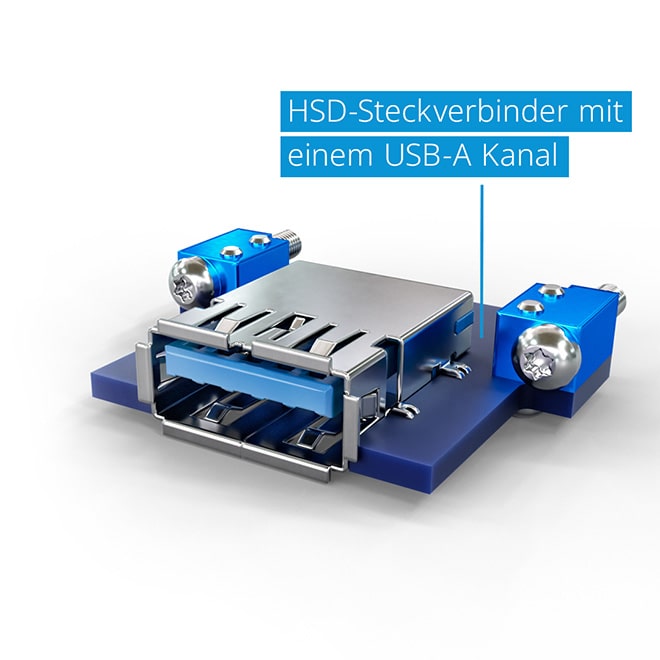

USB-A 3.1 mit einem USB-A-Kanal
Mini HDMI
Mini i/o
RJ45 (LAN) zum Auflöten

Mit USB-C-Steckverbindern können Sie so einen Schnittstellenblock mit bis zu 10 unabhängigen Prüfkanälen bestücken.

Produktdetails

Einfache Integration ohne Spezialkabel

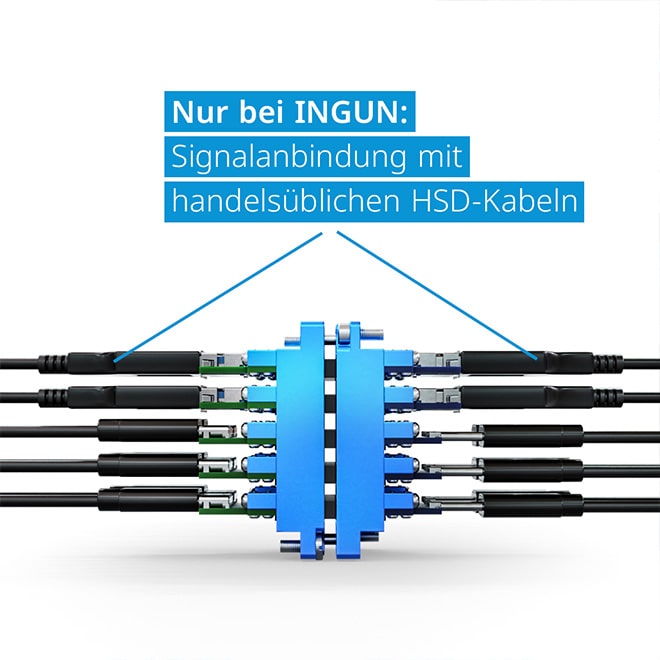

Dank der Kompatibilität mit handelsüblichen Kabeln entfällt der Bedarf an speziellen Testkabeln.

Dies ermöglicht eine unabhängige und kosteneffiziente Beschaffung sowie eine einfache Integration in bestehende Testsysteme.

Produktdetails

Kompatibilität mit bestehenden Testsystemen

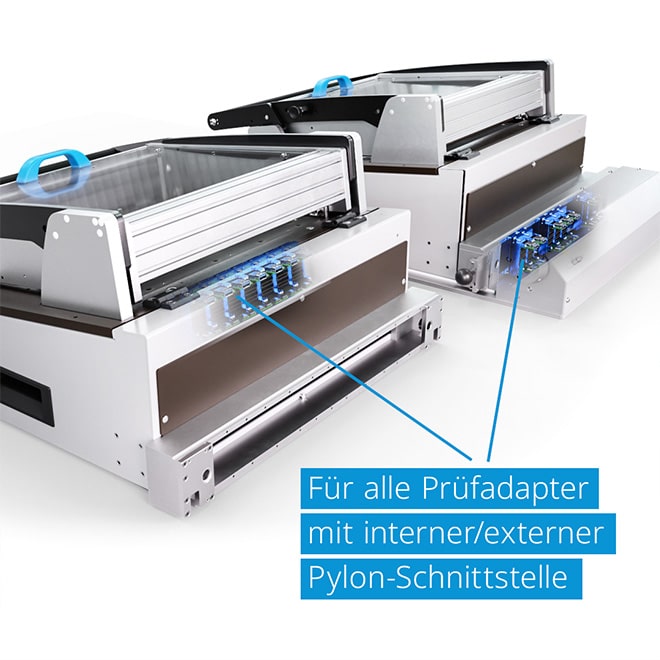

Der Schnittstellenblock ist für den Einsatz in allen Prüfadaptern mit interner oder externer Pylon-Schnittstelle ausgelegt und kann problemlos in bestehende Prüfprozesse integriert werden.

Produktdetails

Leistungsmerkmale auf einen Blick:

Passt in alle Prüfadapter mit interner oder externer Pylon-Schnittstelle
5 Highspeed-Kanäle für Steckverbinder mit USB-C, USB-A 3.1, Mini HDMI, Mini i/o und RJ45
Bis zu 10 USB-C Kanäle, frei kombinierbar
Brutto-Datenrate bis zu 5 Gbit/s

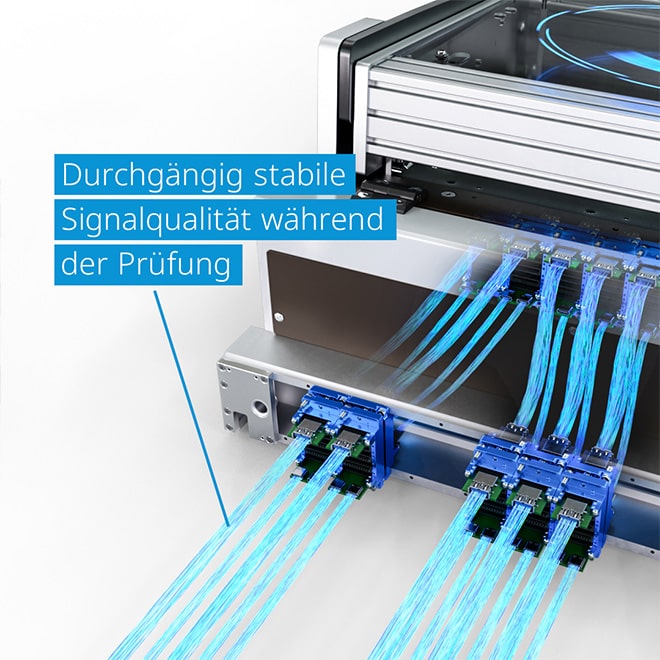

Durchgehend stabile Signalqualität
Signalanbindung mit handelsüblichen HSD-Kabeln
